按鈕開關是一種按下即動作，釋放即復位的用來接通和分?jǐn)嘈‰娏麟娐返碾娖?。一般用于交直流電?40V以下，電流小于5A的控制電路中，一般不直接操縱主電路，也可以用于互聯電路中。按鈕開關的結構種類很多，可分為普通撳鈕式、蘑菇頭式、自鎖式、自復位式、旋柄式、帶指示燈式、帶燈符號式及鑰匙式等，有單鈕、雙鈕、i鈕及不同組合形式。一般是采用積水式結構，由按鈕帽、復位彈簧、靜觸頭、動觸頭和外殼等組成，通常做成復合式，有一對常閉觸頭和常開觸頭，有的產品可通過多個元件的串聯增加觸頭對數。還有一種自持式按鈕，按下后即可自動保持閉合位置，斷電后才能打開。該篇文章按鈕開關廠家英尚微電子主要講解按鈕開關組成結構圖。

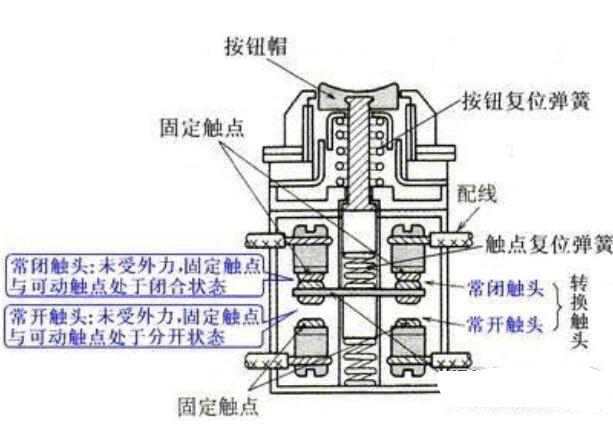

按鈕開關的結構:由按鈕帽、復位彈簧、固定觸點、可動觸點、外殼和支柱連桿等組成。主要分類如下：

1、常開(動合)按鈕開關，未按下時，觸頭是斷開的，按下時觸頭閉合接通;當松開后，按鈕開關在復位彈簧的作用下復位斷開。在控制電路中，常開按鈕常用來啟動電動機，也稱啟動按鈕。

2、常閉觸頭(動斷觸頭):是指原始狀態時(電器未受外力或線圈未通電)，固定觸點與可動觸
點處于閉合狀態的觸頭。

3、常閉(動斷)按鈕開關與常開按鈕開關相反，末按下時，觸頭是閉合的，按下時觸頭斷開;當手松開后，按鈕開關在復位彈簧的作用下復位閉合。常閉按鈕常用于控制電動機停車，也稱自復位按鈕。

4、常開觸頭(動合觸頭):是指原始狀態時(電器未受外力或線圈未通電)，固定觸點與可動觸
點處于分開狀態的觸頭。

5、復合按鈕開關:將常開與常閉按鈕開關組合為一體的按鈕開關，即具有常閉觸頭和常開觸頭。未按下時，常閉觸頭是閉合的，常開觸頭是斷開的。按下按鈕時，常閉觸頭首先斷開，常開觸頭后閉合，可認為是自鎖型按鈕;當松開后，按鈕開關在復位彈簧的作用下，首先將常開觸頭斷開，繼而將常閉觸頭閉合。復合按鈕用于聯鎖控制電路中。

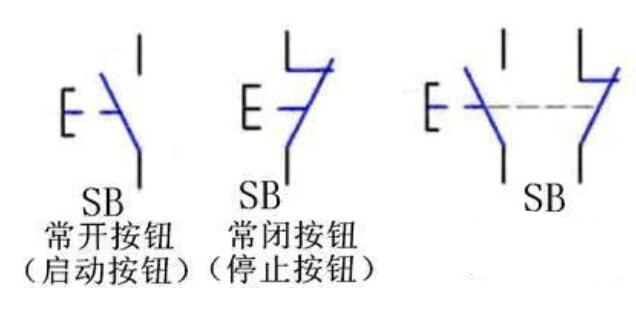

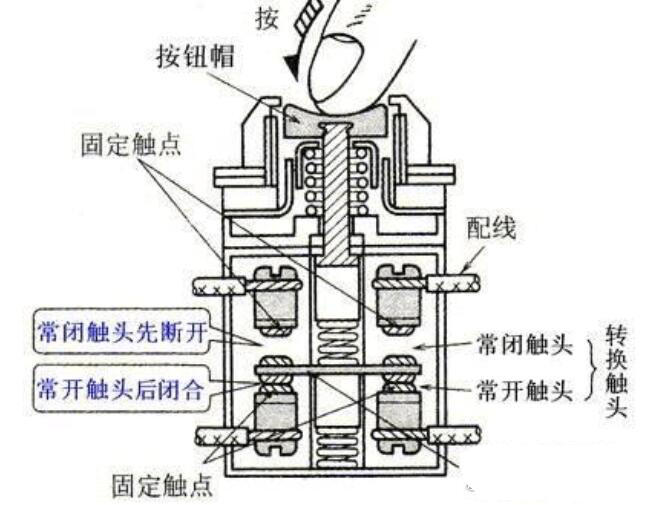

P.S圖片中出現的SB為按鈕開關的英文縮寫(一般也做pushbutton)按鈕詳細結構如下:



當然這只是最普通的按鈕開關(也稱平鈕)的結構示意圖，至于更復雜的帶燈按鈕，急停按鈕開關等，是在此基礎上進行的改造與處理，當然其本質還是觸點的接通與閉合。
