目前國內外市場上的金屬帶燈按鈕，在產品內部放置電阻時，都是采用普通電阻進行焊接。在此前提下，設計者必須在已經緊湊的按鈕結構中留出普通電阻的放置空間，增加了設計的難度；并且在緊湊的按鈕結構中焊接也大大增加產品生產的不便。因此如何提供一種裝配簡便、長度超短的帶燈按鈕開關結構是本領域技術人員亟需解決的問題。

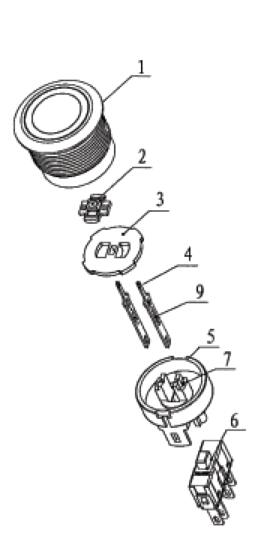

帶燈按鈕開關結構，其特征包括按鈕操作部分；與按鈕開關操作部分下端依次連接的線路板、推板、燈珠引腳、連接座和開關座；其中連接座內設置有一號方孔和凸臺，燈珠引腳上設置有二號方孔，燈珠引腳的下端插入到一號方孔中，通過凸臺與二號方孔連接進行固定。帶貼片電阻及貼片燈珠的線路板與燈珠引腳直接焊接在一起，裝配工人不再需要在有限空間內將燈珠、燈珠引腳、普通電阻進行焊接，改善了產品裝配工藝，減少焊接難度，節省焊接時間，大大減少了產品虛焊率，提高了產品品質，具有裝配簡便、長度超短的特點。


英尚微電子元件具有廣泛的開關組合元件可確保消費產品設計師能夠?yàn)槠涮囟ǖ膭?chuàng)新設計找到合適的開關。無論是設計個人護理設備、家用電器、居家就業設備、家庭娛樂系統、智能家居系統、家庭維護工具還是運動休閑設備，通過英尚微電子可以輕松地找到最適合您的設計的開關。為客戶提供免費樣品測試以及產品應用解決方案等。
