自鎖開關一般是指開關自帶機械鎖定功能，按下去，松手后按鈕是不會完全跳起來的，處于鎖定狀態，需要再按一次，才解鎖完全跳起來。實際上帶自鎖開關與輕觸開關是從不同方面來描述開關性能；“自鎖”是指開關能通過鎖定機構保持某種狀態（通或斷），“輕觸”是說明操作開關使用的力量大小。深圳輕觸開關廠家英尚微電子滿足客戶對于輕觸開關、自鎖開關、微動開關、滑動開關等電子元件的需求。并提供樣品及產品技術解決方案.

1、開關特點

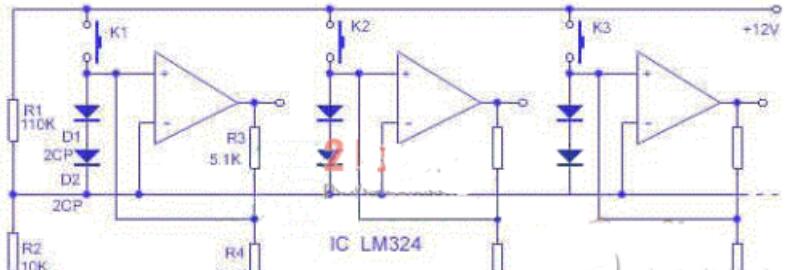

開關的核心器件為四運放LM324，經巧妙設計，使每個運放有兩重功能，電壓比較器和施密特觸發器。電壓適用范圍寬，檔位可任意設計，假如加一檔空檔，可作為總復位，與數字電路配合時，可用同一電源，開關的輸進輸出電平符合數字電路的接口電平，由于運放的輸進阻抗高，開關的輸進電流小，可以用輕觸開關。導電橡膠。薄膜開關作按鍵，或光、電、磁等轉換信號驅動，可用三極管?？煽毓?。繼電器等。

簡單的停電自鎖開關電路

電網供電正常時，它象普通開關一樣使用。按一下K1，220V交流電經R1和R2分壓給雙向可控硅提供一觸發電壓，使雙向可控硅導通?？煽毓鑼ê?，在電源電壓正半周期間，少量電流經R4、D向C充電，同時經R3、R2分壓觸發可控硅；在負半周期間，C向R3和R2放電并觸發雙向可控硅，這樣使雙向可控硅繼續導通，保證負載正常工作。一旦電網突然停電，C上的電荷經R3和R2放電。在電網恢復供電后，由于K1常開，C上又無電壓，不能使雙向可控硅觸發導通，電路呈斷開自鎖狀態，因此沒有電流流過負載。只有重按一下K1，負載才能正常工作，從而有效地防止了因斷電后恢復供電造成的浪費和事故。常閉按鈕K2用于正常供電情況下關斷電路。


本文關鍵詞：自鎖開關
