翹板開關作為一種家用或類似用途的裝置開關，廣泛用于各種電器包括燈具的通斷控制。翹板開關的通用結構，是包括一個可以翻轉的動觸片，動觸片是接觸在一個接線端子上，動觸片可以往兩側不同方向翻轉，或者說是在第一位置和第二位置之間翻轉，在翻轉過程中，動觸片與接線端子之間會快速分離，在分離的瞬間，往往會形成較大的拉弧，嚴重影響開關的壽命，更嚴重影響用戶體驗效果和使用感受。電子開關廠家英尚微電子致力于生產輕觸開關、翹板開關、帶燈開關、按鈕開關、微動開關等電子開關元件，并提供客戶樣品測試以及的產品應用解決方案等產品服務。接下來介紹關于英尚微一款使用壽命長的翹板開關。

目前市場上對翹板開關，現有各種不同的改善拉弧的方法，但往往效果不是很好，比如為了讓客戶盡量少觀察到拉弧，往往增加開關蓋，使電弧悶在開關蓋于基座腔體內，但實際通斷過程中，拉弧仍實際產生，而且往往在外部也能看見。

所要解決的技術問題在于克服現有技術的不足而提供一種使用壽命長的翹板開關，可以減少翹板開關在翻轉過程中的拉弧。為解決上述技術問題，本實用新型采用如下技術方案：

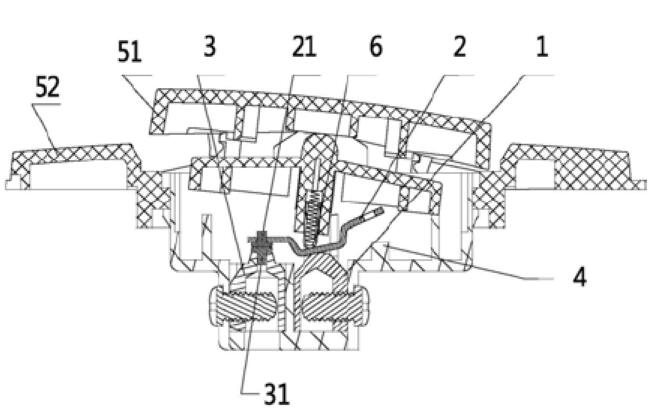

一種使用壽命長的翹板開關，包括第一接線端子、動觸片和第二接線端子，第一接線端子上設有第一支撐點，動觸片以第一支撐點為中間支點朝不同方向的兩側作翻轉運動，第二接線端子位于第一接線端子的其中一翻轉側，第一接線端子在第一支撐點朝向第二接線端子一側設有第一傾斜面，第一傾斜面上凸設有第二支撐點，第二支撐點與第一支撐點之間形成第一過渡斜面，第一過渡斜面的傾斜角度α小于第一傾斜面的傾斜角度γ。

采用本實用新型的有益效果：
傳統的翹板開關中，動觸片是以第一接線端子上的第一支撐點作為中間支點進行翻轉運動，翻轉時會有不同方向的兩個極限位置，就通常所稱的“開位置”和“關位置”，位于“開位置”時，動觸片是與第二接線端子接觸的，而從“開位置”到“關位置”，傳統的翹板開關
都是一個連續的翻轉運動，這就使得動觸片與第二接線端子之間會形成一個完整的長拉弧；

而本實用新型中，在第一傾斜面上凸設了第二支撐點，該第二支撐點與第一支撐點之間形成一個第一過渡斜面，當動觸片從“開位置”翻轉到“關位置”過程中，會短時間在第一過渡斜面上停留，從而使得整個翻轉過程產生一個中斷點，如此，動觸片與第二接線端子之間的拉弧就不會形成一個完整的長拉弧，將長拉弧減少為短拉弧，甚至沒有拉弧，這樣就大大增加了翹板開關的使用壽命。更多產品詳情可直接聯系英尚微電子。歡迎垂詢！


本文關鍵詞：翹板開關
